Rで確率分布:フォン･ミーゼス分布

Rで 確率分布:フォン･ミーゼス分布 を試みます。

本ポストはこちらの続きです。

const typesetMath = (el) => { if (window.MathJax) { // MathJax Typeset window.MathJax.typeset(); } else if (window.katex...

1. フォン・ミーゼス分布とは

フォン・ミーゼス分布（von Mises Distribution）は、円周上のデータ（角度データ）のモデル化に利用させる連続確率分布です。

データの定義域が \([0, 2\pi)\) や \((-\pi, \pi]\) といった、周期的な性質を持つ角度や方向、時刻などを扱う際に有用です。

確率密度関数 (Probability Density Function, PDF)

フォン・ミーゼス分布に従う角度 \(\theta\) の確率密度関数 \(f(\theta)\) は、2つのパラメータを用いて以下のように定義されます。

\[f\left(\theta | \mu, \kappa\right) = \dfrac{e^{\kappa \cos(\theta - \mu)}}{2\pi I_0(\kappa)} \quad (0 \le \theta < 2\pi)\]

この分布は、2つのパラメータによってその形状が決定されます。

\(\mu\): 平均方向 (mean direction)
- 分布の中心となる角度を決定します。確率密度が最も高くなる方向（最頻値）です。
\(\kappa\): 集中度パラメータ (concentration parameter)
- 分布が平均方向 \(\mu\) の周りにどれだけ集中しているかを表す正のパラメータです。正規分布の精度（分散の逆数）に似た役割を果たします。
  - \(\kappa = 0\): データはどの方向にも均等に分布します。これは円周上の一様分布と一致します。
  - \(\kappa\) が大きい: データは平均方向 \(\mu\) の周りに強く集中し、分布はシャープで尖った形状になります。\(\kappa\) が大きいとき、この分布は平均 \(\mu\)、分散 \(1/\kappa\) の正規分布で近似できます。

また、式中の \(I_0(\kappa)\) は0次の第1種変形ベッセル関数と呼ばれ、確率密度関数の面積が1になるように調整する正規化定数です。

主な特徴

定義域: 円周上、すなわち \([0, 2\pi)\) のような周期的な区間です。
形状: 平均方向 \(\mu\) を中心に左右対称な釣鐘型をしています。
周期性: \(f(\theta) = f(\theta + 2\pi)\) という周期性を持ちます。
他の分布との関係:
- 集中度 \(\kappa=0\) のとき、円周上の一様分布になります。
- 集中度 \(\kappa\) が大きいとき、正規分布で近似されます。

2. フォン・ミーゼス分布の応用例

角度や方向、周期的な時間など、円周上のデータを扱う様々な分野で応用されます。

生物学
- 渡り鳥が飛ぶ方角、ウミガメが産卵のために帰る海岸の方向、動物の帰巣本能における移動方向など、動物行動学で利用されます。
地球科学・気象学
- 風向、海流の方向、地層の断層面の向きといった方向データの統計的モデリングに用いられます。
医学・神経科学
- 概日リズム（サーカディアンリズム）における活動のピーク時刻や、ニューロンの発火位相など、周期的な生命現象の分析に活用されます。
画像処理・バイオインフォマティクス
- タンパク質の二面角の分布や、画像中のテクスチャの方向性の分析などに使われます。

3. R言語によるシミュレーション

ここでは、集中度パラメータ \(\kappa\) と平均方向 \(\mu\) を変更した4つのフォン・ミーゼス分布を1枚のチャートに描画します。これにより、パラメータが分布の形状に与える影響を視覚的に理解します。

ケース1: μ=0, κ=0 （円周上の一様分布）
ケース2: μ=0, κ=1 （少し集中した分布）
ケース3: μ=0, κ=4 （強く集中した分布）
ケース4: μ=π, κ=4 （平均方向をシフト）

Rコード

# 必要なライブラリを読み込みます
library(circular)
library(ggplot2)
library(dplyr)
library(tidyr)

# 1. 描画範囲となるx軸（角度）の値を生成 (0から2πラジアンまで)
x_vals <- seq(0, 2 * pi, length.out = 1000)

# 2. 異なるパラメータを持つフォン・ミーゼス分布の確率密度を計算
# dvonmises(x, mu, kappa) を使用
df <- tibble(
  x = x_vals
) %>%
  mutate(
    `μ=0, κ=0` = dvonmises(x, mu = circular(0), kappa = 0),
    `μ=0, κ=1` = dvonmises(x, mu = circular(0), kappa = 1),
    `μ=0, κ=4` = dvonmises(x, mu = circular(0), kappa = 4),
    `μ=π, κ=4` = dvonmises(x, mu = circular(pi), kappa = 4)
  )

# 3. ggplotで描画しやすいように、データを「ロングフォーマット」に変換
df_long <- df %>%
  pivot_longer(
    cols = -x,
    names_to = "parameters",
    values_to = "density"
  ) %>%
  # 凡例の順序を調整
  mutate(parameters = factor(parameters, levels = c(
    "μ=0, κ=0",
    "μ=0, κ=1",
    "μ=0, κ=4",
    "μ=π, κ=4"
  )))

# 4. 各分布に割り当てる色を定義
manual_colors <- c(
  `μ=0, κ=0` = "black",
  `μ=0, κ=1` = "blue",
  `μ=0, κ=4` = "red",
  `μ=π, κ=4` = "darkgreen"
)

# 5. ggplotを使用してチャートを描画
p <- ggplot(df_long, aes(x = x, y = density, color = parameters)) +
  geom_line(linewidth = 1.2) +
  scale_color_manual(values = manual_colors) +
  # x軸のラベルをラジアン表記にする
  scale_x_continuous(
    breaks = c(0, pi / 2, pi, 3 * pi / 2, 2 * pi),
    labels = c("0", "π/2", "π", "3π/2", "2π")
  ) +
  labs(
    title = "フォン・ミーゼス分布の変化",
    subtitle = "集中度(κ)は分布の鋭さ、平均方向(μ)はピークの位置を決定する",
    x = "角度 θ (ラジアン)",
    y = "確率密度",
    color = "パラメータ (μ, κ)"
  ) +
  theme_minimal(base_size = 14) +
  theme(
    legend.position = "top",
    plot.title = element_text(face = "bold"),
    plot.subtitle = element_text(color = "gray40")
  ) +
  guides(color = guide_legend(nrow = 2))


# チャートの表示
print(p)

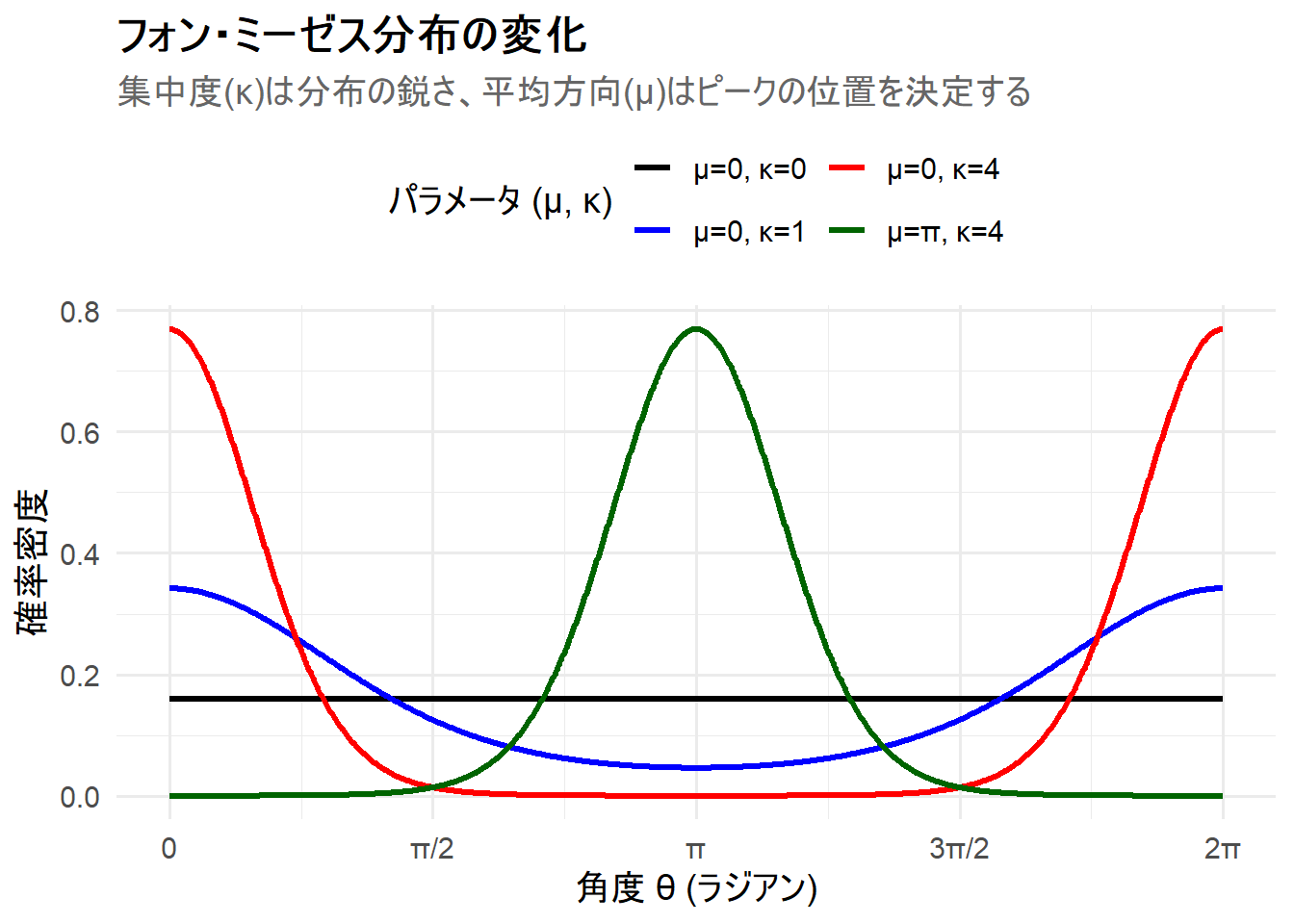

Figure 1 の解説

上記のRコードを実行すると、4つのフォン・ミーゼス分布が描画されたチャート Figure 1 が生成されます。

μ=0, κ=0 (黒線): 集中度パラメータ \(\kappa\) が0なので、確率密度はどの角度でも一定の値をとります。これは円周上の一様分布であり、完全に平らな直線になっています。
μ=0, κ=1 (青線): 集中度が1となり、平均方向である0ラジアンを中心に盛り上がった分布になっています。
μ=0, κ=4 (赤線): 集中度が4に増えたことで、分布は0ラジアンを中心にさらに強く集中し、鋭く尖った山型の形状になっています。
μ=π, κ=4 (緑線): 集中度は赤線と同じ4ですが、平均方向が \(\pi\)（180度）に設定されています。そのため、赤線と全く同じ形状の分布が、中心を \(\pi\) にして平行移動していることがわかります。
