Rで有限要素法:4辺単純支持コンクリートスラブ:たわみ量

有限要素法(FEM: Finite Element Method)とは

複雑な形状や境界条件を持つ物理現象を、近似的に解析するための数値計算手法です。

対象となる構造物や領域を、三角形や四角形などの小さな単位(要素)に分割し、各要素内では未知の物理量(変位や温度など)を単純な関数で近似します。

要素同士は節点でつながっており、各要素について立てた方程式を全体で連立させることで、領域全体の挙動を表す大規模な連立方程式が得られます。

これを解くことで、各節点における近似解が求まります。

解析的に解くことが難しい複雑な問題でも、要素分割を細かくすることで精度の高い近似解を得られる点が大きな利点です。

一方で、計算量が多くなりやすく、要素分割の仕方によって解の精度が左右される点には注意が必要です。

4辺単純支持コンクリートスラブのたわみ量

支配方程式:Kirchhoff(キルヒホッフ)の薄板理論

\[D \nabla^4 w = D\left(\frac{\partial^4 w}{\partial x^4} + 2\frac{\partial^4 w}{\partial x^2 \partial y^2} + \frac{\partial^4 w}{\partial y^4}\right) = q(x, y)\] ここで、

  • \(w(x,y)\)

    • 床の各点でのたわみ量(今回求めたい数値)
  • \(\nabla^4\)

    • 重調和演算子(ビハーモニック演算子)
  • \(D\)

    • 板の曲げ剛性。\(D = \dfrac{E h^3}{12(1-\nu^2)}\) (\(E\):ヤング率、\(h\):床の厚さ、\(\nu\):ポアソン比)で決まる
  • \(q(x,y)\)

    • 単位面積あたりの荷重(分布荷重の場合)
  • 境界条件(単純支持)
    • \(w=0\) かつ \(\partial^2 w/\partial n^2 = 0\)(縁ではたわみがゼロで、かつ曲げモーメントもゼロ)

厳密解(Navierの二重フーリエ級数)

Navierの二重sin級数を有限項(奇数のみ40項ずつ、実質40×40=1600項)で打ち切って評価しています。

理論上は無限級数ですが、この程度の項数で数値的に十分収束します。

# ============================================================
# 4辺単純支持・中央集中荷重を受ける矩形板のたわみ:厳密解(Navierの解)
# ============================================================
#
# 支配方程式 :
#   D ∇^4 w = q(x, y),   D = E h^3 / (12 (1 - ν^2))
#
# 境界条件 :
#   w = 0,  ∂^2w/∂n^2 = 0   (境界上のすべての点で)
#
# 厳密解 :
#   w(x,y) = (4P)/(π^4 D a b) *
#            Σ_m Σ_n [ sin(mπ/2) sin(nπ/2) / (m^2/a^2 + n^2/b^2)^2 ] *
#                     sin(mπx/a) sin(nπy/b)
#
# 変数定義 :
#   E   : ヤング率  [Pa]
#   h   : 板(床)の厚さ  [m]
#   nu  : ポアソン比
#   D   : 板の曲げ剛性  [N・m]
#   a,b : x方向・y方向の板の辺の長さ  [m]
#   P   : 中央にかける集中荷重  [N]
#   w   : たわみ量  [m]

library(ggplot2)

# ------------------------------------------------------------
# 1. コンクリート床の物性値・寸法・荷重の設定
# ------------------------------------------------------------
E <- 25e9 # ヤング率: コンクリートの代表値 25 GPa
h <- 0.2 # 床の厚さ: 0.2 m
nu <- 0.2 # ポアソン比: コンクリートの代表値
a <- 5 # 床のスパン(x方向): 5 m
b <- 5 # 床のスパン(y方向): 5 m
P <- 50000 # 中央集中荷重: 50 kN

D <- E * h^3 / (12 * (1 - nu^2))
cat("曲げ剛性 D =", D, "N・m\n")

# ------------------------------------------------------------
# 2. Navierの二重sin級数によるたわみの計算
# ------------------------------------------------------------
# 級数は m, n が奇数の項のみ寄与する(sin(mπ/2)が偶数で0になるため)。
# n_terms 項(奇数番号のみ)まで足し合わせて近似する。

n_terms <- 40L # 級数の打ち切り項数(奇数のみ n_terms 個使用)
m_vals <- seq(1, by = 2, length.out = n_terms) # 1, 3, 5, ...
n_vals <- seq(1, by = 2, length.out = n_terms)

deflection_navier <- function(x, y) {
  total <- 0
  for (m in m_vals) {
    for (n in n_vals) {
      # sin(mπ/2), sin(nπ/2) は奇数の m, n に対して常に ±1
      sm <- sin(m * pi / 2)
      sn <- sin(n * pi / 2)
      denom <- (m^2 / a^2 + n^2 / b^2)^2
      total <- total + sm * sn / denom * sin(m * pi * x / a) * sin(n * pi * y / b)
    }
  }
  (4 * P) / (pi^4 * D * a * b) * total
}

# ------------------------------------------------------------
# 3. 格子点上でたわみを評価
# ------------------------------------------------------------
n_grid <- 21L
x_seq <- seq(0, a, length.out = n_grid)
y_seq <- seq(0, b, length.out = n_grid)

grid_df <- expand.grid(x = x_seq, y = y_seq)
grid_df$w <- mapply(deflection_navier, grid_df$x, grid_df$y)

w_center <- deflection_navier(a / 2, b / 2)
cat("中央でのたわみ量 (厳密解): ", w_center * 1000, "mm\n")

# ------------------------------------------------------------
# 4. 可視化
# ------------------------------------------------------------
p <- ggplot(grid_df, aes(x = x, y = y, fill = w * 1000)) +
  geom_tile() +
  scale_fill_viridis_c(name = "たわみ量\n[mm]") +
  coord_equal() +
  labs(
    title = "4辺単純支持コンクリート床のたわみ(厳密解:Navierの級数解)",
    subtitle = paste0("中央集中荷重 P = ", P / 1000, " kN, 床厚 h = ", h, " m"),
    x = "x [m]", y = "y [m]"
  ) +
  theme_minimal(base_size = 12)

print(p)

# 後続のFEMスクリプトとの比較用に、厳密解の中央たわみ量を保存しておく
saveRDS(
  list(w_center = w_center, D = D, a = a, b = b, P = P, E = E, h = h, nu = nu),
  "plate_exact_reference.rds"
)
曲げ剛性 D = 17361111 N・m
中央でのたわみ量 (厳密解):  0.8351862 mm

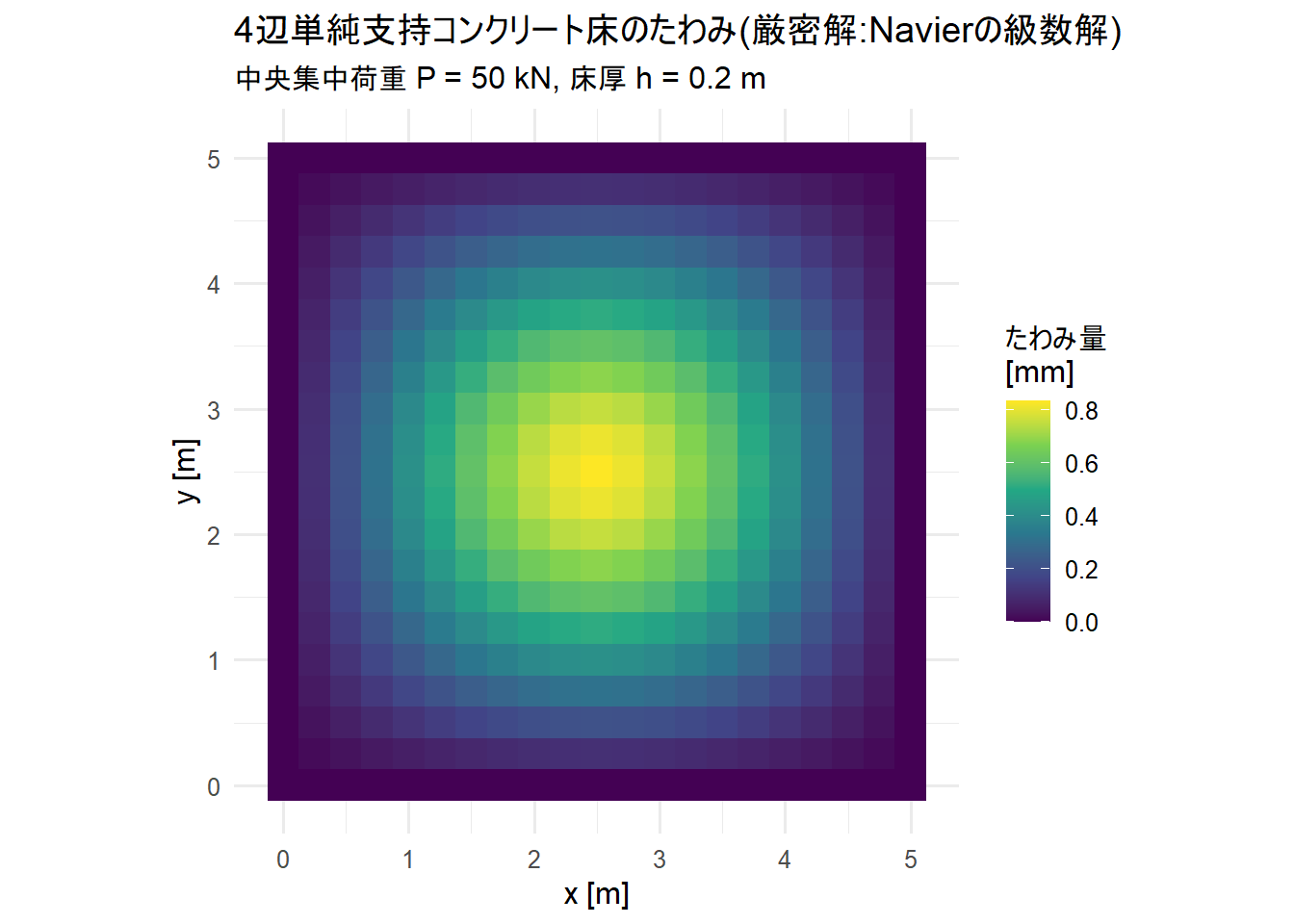

Figure 1

FEM近似解(ACM薄板要素)

非適合(non-conforming)長方形板要素である ACM要素(Adini-Clough-Melosh要素) を実装します。

各節点に3つの自由度(たわみ \(w\)\(\partial w/\partial x\)\(\partial w/\partial y\))を持たせ、12個の自由度に対応する12項の3次多項式でたわみを近似します。

板理論は4階微分の方程式のため、2階微分用の三角形要素は使えません。

代わりに、各節点が「たわみ+2方向の傾き」の3自由度を持つACM要素を使います。

現実的な数値(スパン5m、厚さ0.2m、荷重50kN)を使い、たわみ量がミリメートル単位でどの程度になるか、厳密解とFEM解を直接比較します。

# ============================================================
# 4辺単純支持・中央集中荷重を受ける矩形板のたわみ:FEM近似解
# (ACM: Adini-Clough-Melosh 非適合長方形板要素)
# ============================================================
#
# 各節点の自由度 : [w, ∂w/∂x, ∂w/∂y]  (計3自由度)
# 要素内のたわみは12項の3次多項式で近似する:
#   w(x,y) = a1 + a2 x + a3 y + a4 x^2 + a5 xy + a6 y^2
#            + a7 x^3 + a8 x^2 y + a9 x y^2 + a10 y^3
#            + a11 x^3 y + a12 x y^3
# (4節点 × 3自由度 = 12 個の未知係数 a1〜a12 に対応する)
#
# ひずみエネルギー :
#   U = (D/2) ∫∫ [ w_xx^2 + 2ν w_xx w_yy + w_yy^2 + 2(1-ν) w_xy^2 ] dA
# ここで w_xx = ∂^2w/∂x^2 等。この2次形式から要素剛性行列を導く。

# 前スクリプトで保存した厳密解と物性値を読み込む
ref <- readRDS("plate_exact_reference.rds")
E <- ref$E
h <- ref$h
nu <- ref$nu
a_len <- ref$a
b_len <- ref$b
P <- ref$P
D <- ref$D

# ------------------------------------------------------------
# 1. 構造格子メッシュの生成
# ------------------------------------------------------------
nx <- 21L # x方向節点数(奇数分割になるよう nx-1 を偶数にし、中心に節点を置く)
ny <- 21L
hx <- a_len / (nx - 1)
hy <- b_len / (ny - 1)
ae <- hx / 2 # 要素の半幅 (element half-width, x方向)
be <- hy / 2 # 要素の半幅 (element half-width, y方向)

nodes <- expand.grid(i = 0:(nx - 1), j = 0:(ny - 1)) |>
  transform(x = i * hx, y = j * hy) |>
  subset(select = c(x, y))
nodes <- as.matrix(nodes)
n_node <- nrow(nodes)

node_id <- function(i, j) j * nx + i + 1L

# ------------------------------------------------------------
# 2. 単項式基底とその微分
# ------------------------------------------------------------
# 要素中心を原点とするローカル座標 (x, y) について定義する。

P_vec <- function(x, y) c(1, x, y, x^2, x * y, y^2, x^3, x^2 * y, x * y^2, y^3, x^3 * y, x * y^3)
Px_vec <- function(x, y) c(0, 1, 0, 2 * x, y, 0, 3 * x^2, 2 * x * y, y^2, 0, 3 * x^2 * y, y^3)
Py_vec <- function(x, y) c(0, 0, 1, 0, x, 2 * y, 0, x^2, 2 * x * y, 3 * y^2, x^3, 3 * x * y^2)
Pxx_vec <- function(x, y) c(0, 0, 0, 2, 0, 0, 6 * x, 2 * y, 0, 0, 6 * x * y, 0)
Pyy_vec <- function(x, y) c(0, 0, 0, 0, 0, 2, 0, 0, 2 * x, 6 * y, 0, 6 * x * y)
Pxy_vec <- function(x, y) c(0, 0, 0, 0, 1, 0, 0, 2 * x, 2 * y, 0, 3 * x^2, 3 * y^2)

# 要素の4隅のローカル座標(要素中心が原点)
corners <- list(c(-ae, -be), c(ae, -be), c(ae, be), c(-ae, be))

# ------------------------------------------------------------
# 3. 形状関数を「節点値に一致する」条件から構成する
# ------------------------------------------------------------
# 12x12行列 C の各行は、各節点での w, ∂w/∂x, ∂w/∂y の値を
# 単項式係数 a1〜a12 で表したもの。
# 「多項式の係数 a = C^{-1} × 節点自由度ベクトル d」という関係により、
# 形状関数はハードコードせず、行列演算から自動的に求まる。

C <- matrix(0, 12, 12)
for (k in seq_along(corners)) {
  cxy <- corners[[k]]
  C[3 * (k - 1) + 1, ] <- P_vec(cxy[1], cxy[2])
  C[3 * (k - 1) + 2, ] <- Px_vec(cxy[1], cxy[2])
  C[3 * (k - 1) + 3, ] <- Py_vec(cxy[1], cxy[2])
}
C_inv <- solve(C)

# 曲げ剛性マトリクス D_b
D_b <- D * matrix(c(1, nu, 0, nu, 1, 0, 0, 0, 2 * (1 - nu)), nrow = 3, byrow = TRUE)

# ------------------------------------------------------------
# 4. 要素剛性行列の計算(3点ガウス求積)
# ------------------------------------------------------------
gauss_pts <- c(-sqrt(3 / 5), 0, sqrt(3 / 5))
gauss_wts <- c(5 / 9, 8 / 9, 5 / 9)

element_stiffness <- function() {
  Ke <- matrix(0, 12, 12)
  for (gi in seq_along(gauss_pts)) {
    for (gj in seq_along(gauss_pts)) {
      x <- gauss_pts[gi] * ae
      y <- gauss_pts[gj] * be
      jac <- ae * be
      B <- rbind(Pxx_vec(x, y), Pyy_vec(x, y), Pxy_vec(x, y)) %*% C_inv # 3x12
      Ke <- Ke + t(B) %*% D_b %*% B * gauss_wts[gi] * gauss_wts[gj] * jac
    }
  }
  Ke
}
K_e <- element_stiffness() # 全要素で形状・寸法が同じなので、1回だけ計算すればよい

# ------------------------------------------------------------
# 5. 全体行列への組み込み
# ------------------------------------------------------------
n_dof <- 3L * n_node
K <- matrix(0, n_dof, n_dof)
F <- numeric(n_dof)

dof_of <- function(node) c(3 * (node - 1) + 1, 3 * (node - 1) + 2, 3 * (node - 1) + 3)

for (j in 0:(ny - 2)) {
  for (i in 0:(nx - 2)) {
    n1 <- node_id(i, j)
    n2 <- node_id(i + 1, j)
    n3 <- node_id(i + 1, j + 1)
    n4 <- node_id(i, j + 1)
    gdofs <- c(dof_of(n1), dof_of(n2), dof_of(n3), dof_of(n4))
    K[gdofs, gdofs] <- K[gdofs, gdofs] + K_e
  }
}

# ------------------------------------------------------------
# 6. 荷重の載荷:中央節点への集中荷重
# ------------------------------------------------------------
ic <- (nx - 1) %/% 2
jc <- (ny - 1) %/% 2
center_node <- node_id(ic, jc)
F[3 * (center_node - 1) + 1] <- F[3 * (center_node - 1) + 1] + P

# ------------------------------------------------------------
# 7. 境界条件:単純支持(縁でたわみ w = 0、回転は自由)
# ------------------------------------------------------------
is_boundary <- nodes[, 1] == 0 | nodes[, 1] == a_len | nodes[, 2] == 0 | nodes[, 2] == b_len
boundary_nodes <- which(is_boundary)
fixed_dofs <- 3 * (boundary_nodes - 1) + 1 # 各境界節点の w-自由度のみ拘束

free_dofs <- setdiff(seq_len(n_dof), fixed_dofs)

# ------------------------------------------------------------
# 8. 連立方程式を解く
# ------------------------------------------------------------
u <- numeric(n_dof)
u[free_dofs] <- solve(K[free_dofs, free_dofs], F[free_dofs])

w_h <- u[seq(1, n_dof, by = 3)] # 各節点のたわみ自由度のみ取り出す

w_center_fem <- w_h[center_node]
cat("中央でのたわみ量 (FEM近似解):", w_center_fem * 1000, "mm\n")
cat("中央でのたわみ量 (厳密解)  :", ref$w_center * 1000, "mm\n")
cat("相対誤差:", (w_center_fem - ref$w_center) / ref$w_center * 100, "%\n")

# ------------------------------------------------------------
# 9. 可視化と比較
# ------------------------------------------------------------
plot_df <- data.frame(x = nodes[, 1], y = nodes[, 2], w_mm = w_h * 1000)

p <- ggplot(plot_df, aes(x = x, y = y, fill = w_mm)) +
  geom_tile() +
  scale_fill_viridis_c(name = "たわみ量\n[mm]") +
  coord_equal() +
  labs(
    title = "4辺単純支持コンクリート床のたわみ(FEM近似解:ACM板要素)",
    subtitle = paste0(
      "節点数: ", nx, "×", ny, ", 中央たわみ誤差: ",
      round((w_center_fem - ref$w_center) / ref$w_center * 100, 2), "%"
    ),
    x = "x [m]", y = "y [m]"
  ) +
  theme_minimal(base_size = 12)

print(p)
中央でのたわみ量 (FEM近似解): 0.8383124 mm
中央でのたわみ量 (厳密解)  : 0.8351862 mm
相対誤差: 0.374306 %
Figure 2

ACM要素は「非適合(non-conforming)」要素と呼ばれるタイプで、要素境界をまたいで傾きの連続性が完全には保証されません。

そのため理論上のたわみに対して、メッシュが粗いほど誤差が生じます。

この誤差はメッシュを細かくすると0に収束していきます。

FEM解の収束確認

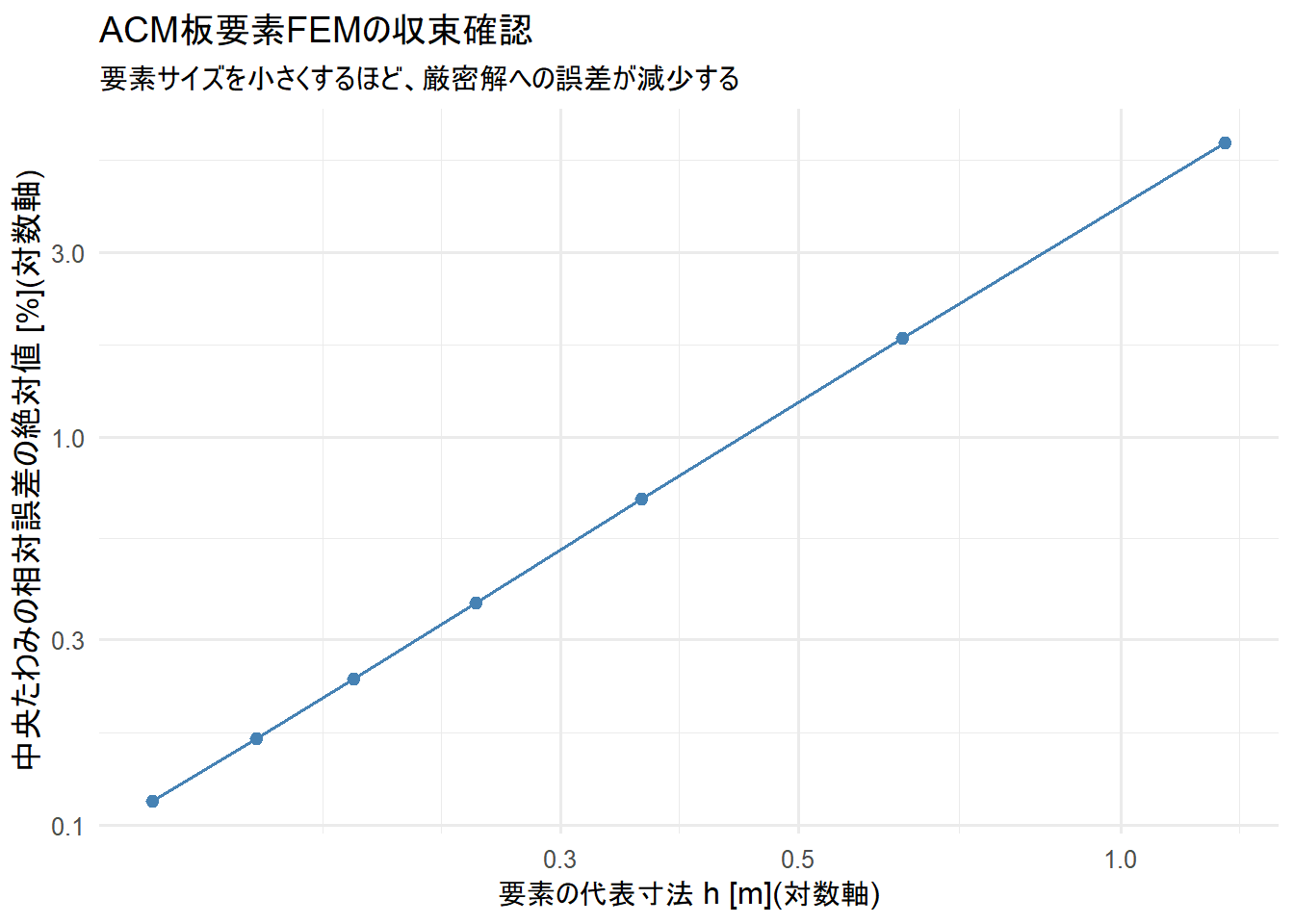

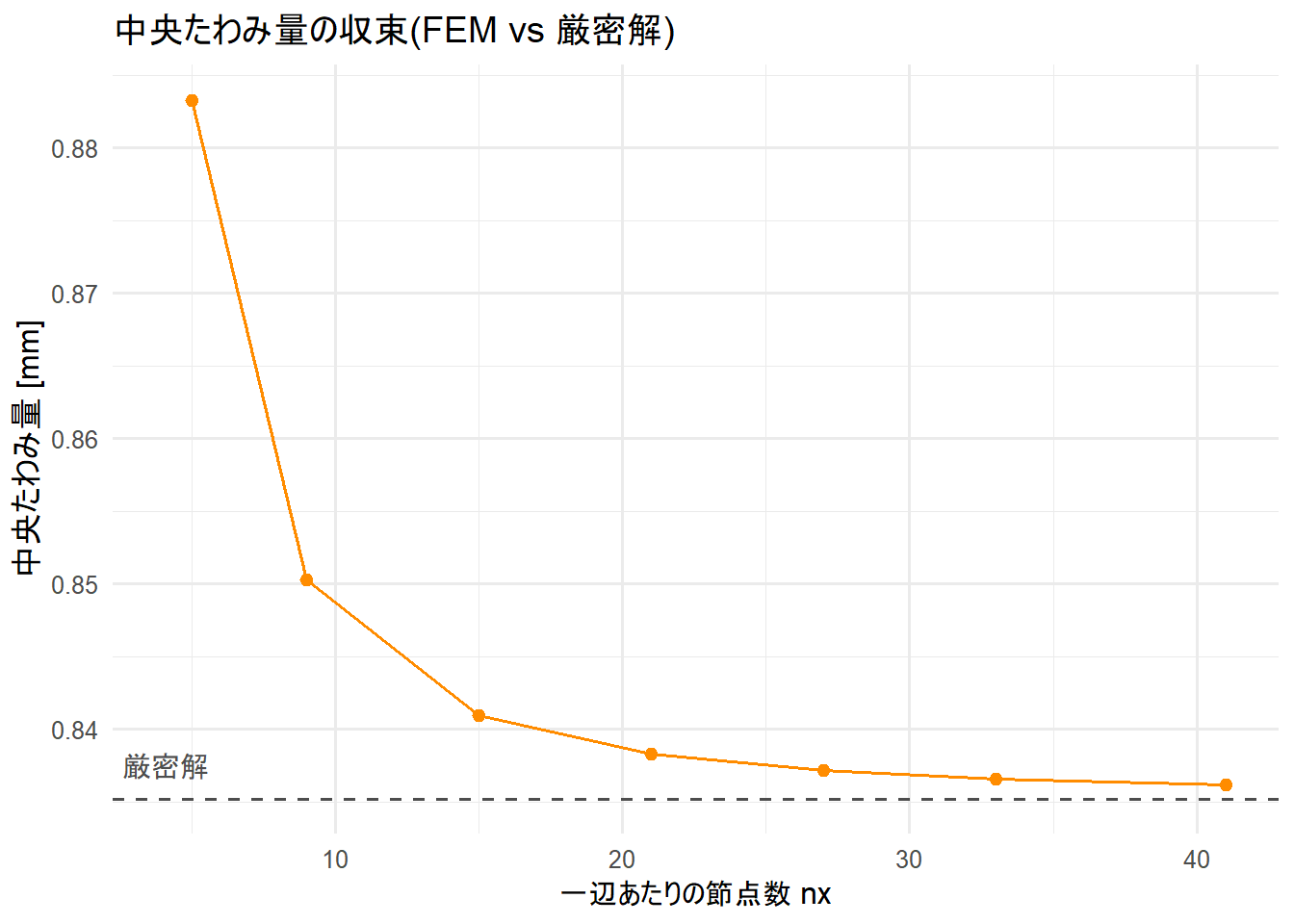

メッシュサイズを変えながらFEM解を計算し、厳密解への収束の様子をグラフ化します。

# ============================================================
# ACM板要素FEMの収束確認
# ============================================================
#
# 4辺単純支持・中央集中荷重を受けるコンクリート床について、
# メッシュを細かくしていったときにFEM近似解が厳密解(Navierの級数解)に
# どのように収束していくかを確認する。
#
# 変数定義 :
#   nx_list : 検証する節点数(x方向 = y方向)のベクトル
#   w_center_fem : 各メッシュでの中央たわみ量(FEM近似解)
#   w_center_exact : 中央たわみ量の厳密解(Navierの級数解)
#   rel_error : 相対誤差 (w_fem - w_exact) / w_exact

# ------------------------------------------------------------
# 1. 物性値・寸法・荷重の設定(前回と同じコンクリート床)
# ------------------------------------------------------------
E <- 25e9
h <- 0.2
nu <- 0.2
a_len <- 5
b_len <- 5
P <- 50000
D <- E * h^3 / (12 * (1 - nu^2))

# ------------------------------------------------------------
# 2. 厳密解(中央たわみ)の計算 — 前回スクリプトと同じ級数
# ------------------------------------------------------------
n_terms <- 40L
m_vals <- seq(1, by = 2, length.out = n_terms)
n_vals <- seq(1, by = 2, length.out = n_terms)

deflection_navier <- function(x, y) {
  total <- 0
  for (m in m_vals) {
    for (n in n_vals) {
      sm <- sin(m * pi / 2)
      sn <- sin(n * pi / 2)
      denom <- (m^2 / a_len^2 + n^2 / b_len^2)^2
      total <- total + sm * sn / denom * sin(m * pi * x / a_len) * sin(n * pi * y / b_len)
    }
  }
  (4 * P) / (pi^4 * D * a_len * b_len) * total
}
w_center_exact <- deflection_navier(a_len / 2, b_len / 2)
cat("厳密解(中央たわみ):", w_center_exact * 1000, "mm\n")
cat("\n一辺あたりの節点数と厳密解との誤差\n")

# ------------------------------------------------------------
# 3. ACM要素FEMを1関数にまとめる(メッシュ密度を引数化)
# ------------------------------------------------------------
solve_plate_fem <- function(nx, ny) {
  hx <- a_len / (nx - 1)
  hy <- b_len / (ny - 1)
  ae <- hx / 2
  be <- hy / 2

  nodes <- expand.grid(i = 0:(nx - 1), j = 0:(ny - 1)) |>
    transform(x = i * hx, y = j * hy) |>
    subset(select = c(x, y))
  nodes <- as.matrix(nodes)
  n_node <- nrow(nodes)
  node_id <- function(i, j) j * nx + i + 1L

  P_vec <- function(x, y) c(1, x, y, x^2, x * y, y^2, x^3, x^2 * y, x * y^2, y^3, x^3 * y, x * y^3)
  Px_vec <- function(x, y) c(0, 1, 0, 2 * x, y, 0, 3 * x^2, 2 * x * y, y^2, 0, 3 * x^2 * y, y^3)
  Py_vec <- function(x, y) c(0, 0, 1, 0, x, 2 * y, 0, x^2, 2 * x * y, 3 * y^2, x^3, 3 * x * y^2)
  Pxx_vec <- function(x, y) c(0, 0, 0, 2, 0, 0, 6 * x, 2 * y, 0, 0, 6 * x * y, 0)
  Pyy_vec <- function(x, y) c(0, 0, 0, 0, 0, 2, 0, 0, 2 * x, 6 * y, 0, 6 * x * y)
  Pxy_vec <- function(x, y) c(0, 0, 0, 0, 1, 0, 0, 2 * x, 2 * y, 0, 3 * x^2, 3 * y^2)

  corners <- list(c(-ae, -be), c(ae, -be), c(ae, be), c(-ae, be))
  C <- matrix(0, 12, 12)
  for (k in seq_along(corners)) {
    cxy <- corners[[k]]
    C[3 * (k - 1) + 1, ] <- P_vec(cxy[1], cxy[2])
    C[3 * (k - 1) + 2, ] <- Px_vec(cxy[1], cxy[2])
    C[3 * (k - 1) + 3, ] <- Py_vec(cxy[1], cxy[2])
  }
  C_inv <- solve(C)
  D_b <- D * matrix(c(1, nu, 0, nu, 1, 0, 0, 0, 2 * (1 - nu)), nrow = 3, byrow = TRUE)

  gauss_pts <- c(-sqrt(3 / 5), 0, sqrt(3 / 5))
  gauss_wts <- c(5 / 9, 8 / 9, 5 / 9)

  K_e <- matrix(0, 12, 12)
  for (gi in seq_along(gauss_pts)) {
    for (gj in seq_along(gauss_pts)) {
      x <- gauss_pts[gi] * ae
      y <- gauss_pts[gj] * be
      jac <- ae * be
      B <- rbind(Pxx_vec(x, y), Pyy_vec(x, y), Pxy_vec(x, y)) %*% C_inv
      K_e <- K_e + t(B) %*% D_b %*% B * gauss_wts[gi] * gauss_wts[gj] * jac
    }
  }

  n_dof <- 3L * n_node
  K <- matrix(0, n_dof, n_dof)
  F <- numeric(n_dof)
  dof_of <- function(node) c(3 * (node - 1) + 1, 3 * (node - 1) + 2, 3 * (node - 1) + 3)

  for (j in 0:(ny - 2)) {
    for (i in 0:(nx - 2)) {
      n1 <- node_id(i, j)
      n2 <- node_id(i + 1, j)
      n3 <- node_id(i + 1, j + 1)
      n4 <- node_id(i, j + 1)
      gdofs <- c(dof_of(n1), dof_of(n2), dof_of(n3), dof_of(n4))
      K[gdofs, gdofs] <- K[gdofs, gdofs] + K_e
    }
  }

  ic <- (nx - 1) %/% 2
  jc <- (ny - 1) %/% 2
  center_node <- node_id(ic, jc)
  F[3 * (center_node - 1) + 1] <- F[3 * (center_node - 1) + 1] + P

  is_boundary <- nodes[, 1] == 0 | nodes[, 1] == a_len | nodes[, 2] == 0 | nodes[, 2] == b_len
  boundary_nodes <- which(is_boundary)
  fixed_dofs <- 3 * (boundary_nodes - 1) + 1
  free_dofs <- setdiff(seq_len(n_dof), fixed_dofs)

  u <- numeric(n_dof)
  u[free_dofs] <- solve(K[free_dofs, free_dofs], F[free_dofs])

  u[3 * (center_node - 1) + 1] # 中央節点のたわみ自由度を返す
}

# ------------------------------------------------------------
# 4. 複数のメッシュ密度で実行し、誤差の推移を記録
# ------------------------------------------------------------
# 注意: nx は奇数にすること(中心に節点を置くため、nx-1が偶数である必要がある)

nx_list <- c(5L, 9L, 15L, 21L, 27L, 33L, 41L)

results <- data.frame(nx = nx_list, w_center_fem = NA_real_)
for (k in seq_along(nx_list)) {
  nx <- nx_list[k]
  results$w_center_fem[k] <- solve_plate_fem(nx, nx)
  cat("nx =", nx, " -> w_center =", results$w_center_fem[k] * 1000, "mm\n")
}

results <- results |>
  transform(
    h_mesh = a_len / (nx - 1), # メッシュの代表寸法(要素1辺の長さ)
    rel_error_pct = (w_center_fem - w_center_exact) / w_center_exact * 100
  )

cat("\n要素の代表寸法(h)と厳密解との誤差\n")
print(results)

# ------------------------------------------------------------
# 5. 可視化(相対誤差 vs メッシュサイズ、両対数プロット)
# ------------------------------------------------------------
p1 <- ggplot(results, aes(x = h_mesh, y = abs(rel_error_pct))) +
  geom_line(color = "steelblue") +
  geom_point(size = 2, color = "steelblue") +
  scale_x_log10() +
  scale_y_log10() +
  labs(
    title = "ACM板要素FEMの収束確認",
    subtitle = "要素サイズを小さくするほど、厳密解への誤差が減少する",
    x = "要素の代表寸法 h [m](対数軸)",
    y = "中央たわみの相対誤差の絶対値 [%](対数軸)"
  ) +
  theme_minimal(base_size = 12)

p2 <- ggplot(results, aes(x = nx, y = w_center_fem * 1000)) +
  geom_line(color = "darkorange") +
  geom_point(size = 2, color = "darkorange") +
  geom_hline(yintercept = w_center_exact * 1000, linetype = "dashed", color = "gray30") +
  annotate("text",
    x = max(nx_list) * 0.1, y = w_center_exact * 1000,
    label = "厳密解", vjust = -1, color = "gray30"
  ) +
  labs(
    title = "中央たわみ量の収束(FEM vs 厳密解)",
    x = "一辺あたりの節点数 nx",
    y = "中央たわみ量 [mm]"
  ) +
  theme_minimal(base_size = 12)

print(p1)
print(p2)
厳密解(中央たわみ): 0.8351862 mm

一辺あたりの節点数と厳密解との誤差
nx = 5  -> w_center = 0.8832883 mm
nx = 9  -> w_center = 0.8502556 mm
nx = 15  -> w_center = 0.8409688 mm
nx = 21  -> w_center = 0.8383124 mm
nx = 27  -> w_center = 0.8371774 mm
nx = 33  -> w_center = 0.836584 mm
nx = 41  -> w_center = 0.8361475 mm

要素の代表寸法(h)と厳密解との誤差
  nx w_center_fem    h_mesh rel_error_pct
1  5 0.0008832883 1.2500000     5.7594379
2  9 0.0008502556 0.6250000     1.8043152
3 15 0.0008409688 0.3571429     0.6923661
4 21 0.0008383124 0.2500000     0.3743060
5 27 0.0008371774 0.1923077     0.2384087
6 33 0.0008365840 0.1562500     0.1673577
7 41 0.0008361475 0.1250000     0.1150897
Figure 3
Figure 4

Figure 3 は、要素サイズ \(h\) を小さくするほど中央たわみの誤差(絶対値)がべき乗的に減少する様子を両対数で示しており、直線に近い形は「誤差 ∝ \(h^{p}\)」という関係を意味します。

傾きから \(p \approx 1.7\) 程度と見積もれ、非適合要素として妥当な収束次数です。

Figure 4 からは、節点数を増やすほどFEM解(オレンジ)が厳密解(破線)に単調に上から近づいていく様子が確認できます。

以上です。
